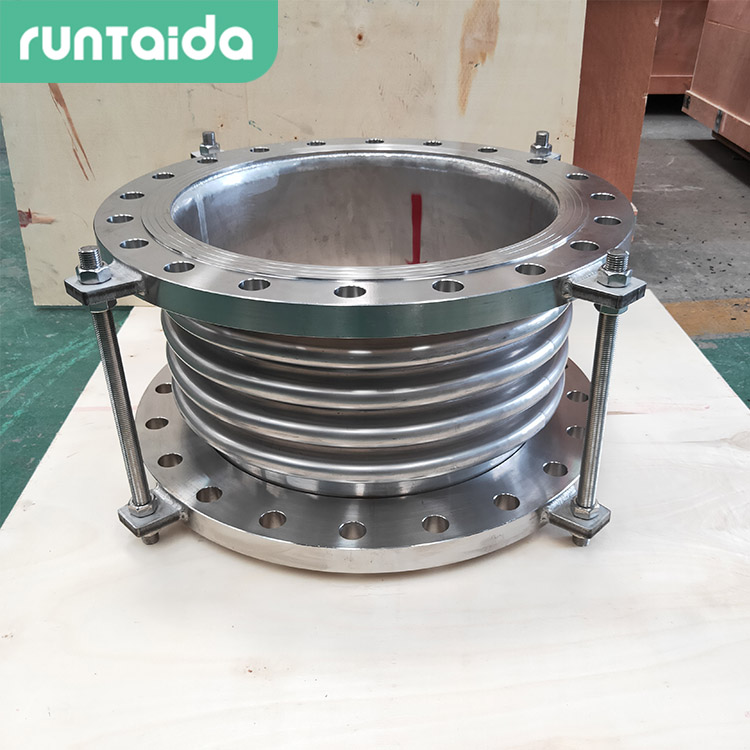

金屬波紋補償器支架安裝兩點與波紋管應力

    2022-10-19 11:53:41??????點擊:
    1)波紋補償器導向支架安裝。
           導向支架是用來管線按一定方向位移,限制管線向其他方向位移,以波紋補償器的使用。它分為直線導向支架和平面導向支架。軸向型波紋補償器一般采用直線導向支架,其具體設置原則為:補償器的一端靠近固定支架,距固定支架的距離L1≤4DN,其中,DN為管道通徑;補償器的另一端應設置直線導向支架,個導向支架距補償器的距離L1≤4DN,個導向支架距個導向支架的距離L1≤14DN。
    2)波紋補償器固定支架安裝。
           固定支架的作用是將管線分段、設置固定點、補償器在兩個固定支架之間的管段內正常工作。固定支架分主固定支架和次固定支架。主固定支架一般設置在管道的盲端、轉折處、變截面處、閥門及側支管線連接處的位置,其主要承受管道內壓產生的盲板力、補償器位移時產生的剛度反力、管道伸縮時與導向支架和滑動支架產生的摩擦反力。次固定支架一般設置在直線管段上軸向型波紋補償器之間起固定作用,它除了承受管線內壓力產生的推力外,還承受補償器位移時產生的剛度反力、管道伸縮時與導向支架和滑動支架產生的摩擦反力。因此,固定支架的安裝位置要正確,與管道之間固定要牢固。
           波紋管中的應力要是由于內壓和位移導致的,位移導致的應力通常大于內壓導致的應力,它沿著波紋管的子午線向方向(經向),通常高于波紋管資料的屈從力。1.波紋管補償器設備前要依據說明書進行預緊縮,定位設備后再撤除限位設備。另外也沒有啥特另外,管道由于熱脹冷縮導致的變形波紋管的規劃非常復雜,它需要對以下各項參數進行核算和校核:耐壓才能、位移導致的應力、疲憊壽命、剛度和穩定性。依據工業金屬管道工程施工標準GB50235―2010,設備波紋補償器時應按照以下規則進行施工
